Kontak Tanklı Ozon

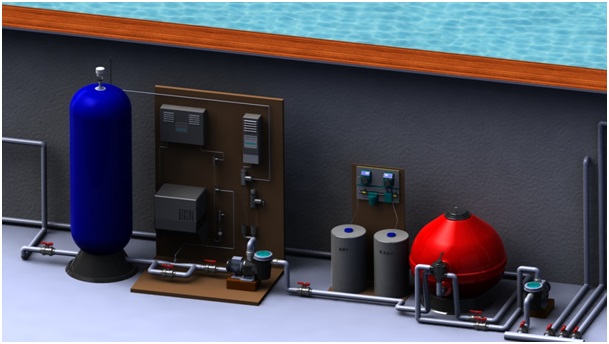

Sistem Ekipmanları
Sistem Ekipmanları
Sistem Ekipmanları
A-Ozon Jeneratörü
Corona boşaltım (CD) sistemiyle çalışır. Oksijen konsantrasyon cihazından (B) aldığı oksijeni (%95 saflıkta) yüksek voltajlı elektrik ile parçalayarak ozon üretilmesini sağlar.
B- Besleme Gazı Hazırlama
Havadan aldığı oksijeni %95 saflıkla ozon jeneratörüne gönderir.
C-Elektriksel Kontroller
Sistemin çalışması için gerekli enerjiyi kontrol altında sisteme aktarır.
D- Gösterge / Sayaç
Besleme gazının akış hızı, vakum ve basınç gibi kritik parametreleri izlemek için kullanılır.
E- Vakum Kırıcı
Ozon jeneratörü ile enjektör sistemi arasında, herhangi bir geri su akışına karşı bir güvenlik önlemidir.
F- İzleme ve Kontrol
Çözünmüş olan veya ortamda bulunan ozon seviyesi izlenebilir ve kontrol edebilir. Bu sayede sistem parametreleri belirli periyotlarda değerlendirilebilir.
G- Ozon Filtrasyon Pompası
Ozon gazı enjekte edilen noktada optimal vakumu kolaylaştırmada, ozon enjektör manifoldu boyunca su akışını arttırmak için gereklidir.
H- Enjektör Manifoldu
Ozon jeneratöründen gönderilen ozon gazını vakum yaratarak sisteme aktarır.
İ- Çekvalf
Ozon jeneratörüne gelebilecek geri akıştaki suyu tutmak için kullanılan diğer bir güvenlik cihazıdır.
J- Kontak Tank
Kontak tank, suyun ince bir film tabaka haline gelerek ozon gazıyla daha fazla karışmasını sağlar.
K- Vent-off
Kontak tankta dezenfeksiyon işlemini tamamlayan ozon gazının fazlasının alınmasını sağlar.
L- Su Tutucu
Ventüriden alılan ozon gazının nemini almakta kullanılır. Kuru ozon gazı tahrip ünitesine gönderilirken tutucuda biriken su boşaltılır.
M- Ozon Tahrip Ünitesi
Dezenfeksiyon işlemini bitiren ozon gazı ozon tahrip ünitesinde oksijene dönüştürülür. Dönüştürülen oksijen atmosfere salınır.
